一、机床用途
机床主要适合，航空航天、汽车、机车、拖拉机、机械、仪表、工具、纺机、缝纫机行业的修配及轴类，圆柱、锥形、外圆、轴向端面零件。适合于中小型企业的批量磨加工设备。
二、机床结构描述
2.1总体机构
2.1.1机床床身采用耐磨铸铁整体铸造成形，热稳定好、刚性强。机床平-V导轨面采用导磨磨削，满足工作台安装要求，保证机床钢性。
2.1.2工作台纵向往复运动由液压传动，可作无级调速，

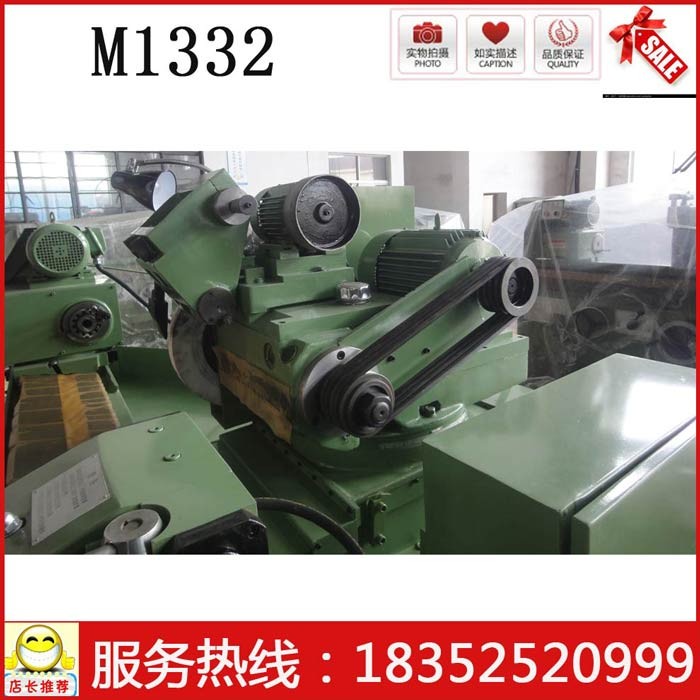

2.1.3头架和尾架安装在工作台上，头架顶部安装双速电机，通过经塔式皮带传动中间轴、在经多楔带驱动头架拨盘转动。双速电机经塔式皮带驱动，而获得六级转速。
2.1.4头架采用高精度套筒锥度主轴，主轴轴承均采用整体式滑动轴承，回转精度高，保证主轴有较高的承重及精度。便宜精度调整。
2.1.5尾架采用套筒式莫氏四号。采用液压驱动主轴、靠脚踏板和手动搬杆控制液压缸驱动主轴使**套筒退离工件。

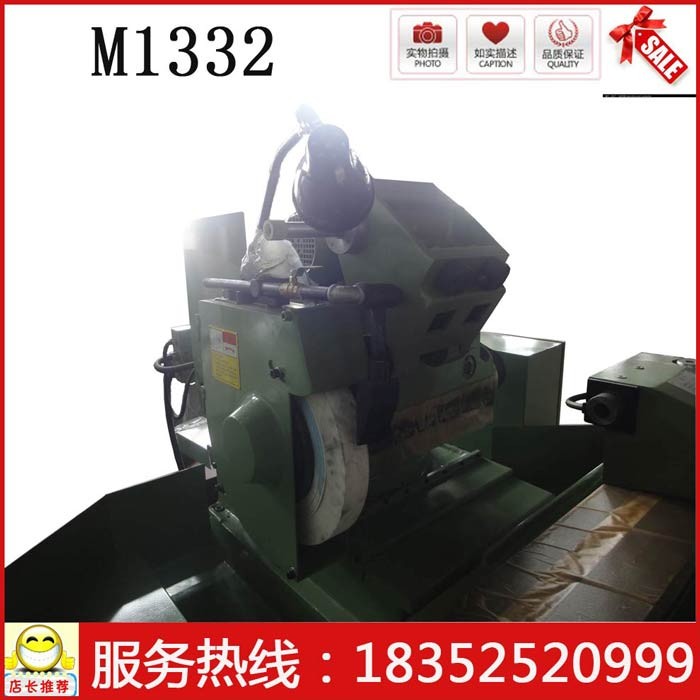

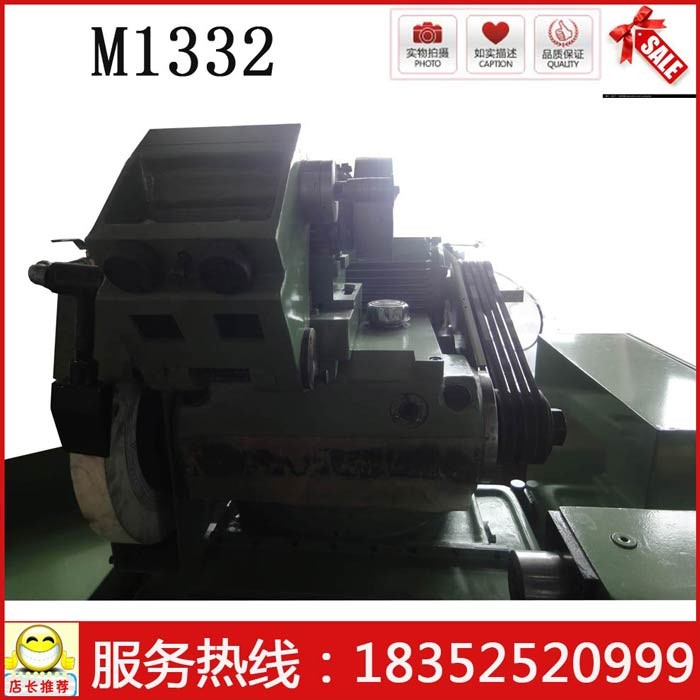

2.1.6 磨头磨削轮主轴采用采三片式动压轴承结构。
2.1.7横向进给传动，固定在床身后方的磨架和安装在磨架底座上的进给机构成机床的进给系统。进给导轨采用V轨和平轨配合滚柱轴承。进给采用手轮传动丝杆、微量进给是拔出微调捏手转动手轮上的刻度。砂轮架快速进给和快速后退、通过液压缸压力靠压力油的作用。由电器按钮控制。
三、机床主要技术参数
1.主要技术参数 | 1000 | 1500 | ||
磨削直径范围 | 8—320mm 8—60mm（用中心架） | |||
磨削孔径范围 | 30—100mm 35—100mm（M1332B无此功能） | |||
**磨削长度 | 1000mm | 1500mm | ||
**磨削深度 | 125mm（M1332B无此功能） | |||
**距 | 1000mm | 1500mm | ||
中心高 | 180mm | |||
**工件重量 | 150kg | |||
床身底面至工件中心的距离 | ≈1050mm | |||
机床外廓尺寸（长*宽*高） | 3605*1810*1515mm | 4605*1810*1515mm | ||
机床重量 | 4100kg | 4600kg | ||
2.工作台 | ||||
**移动量 | 1100mm | 1600mm | ||
手轮一转的移动量 | 6mm | |||
液压移动速度 | 0.1—4m/min | |||
上台面**回转速度 | -3°—7° | -3°—6° | ||
3.砂轮架 | ||||
**移动量 | 280mm（包括快速移动量） | |||
快速移动量 | 50mm | |||
快速移动时间 | 4s | |||
手轮一转的移动量 | 2mm（粗） 0.5mm（精） | |||
手轮一格的移动量 | 0.01mm（粗） 0.0025mm（精） | |||
旋钮上一格相当于砂轮的补偿量 | 0.01mm（粗） 0.0025mm（精） | |||
自动周期进给**小进给量 | 0.0025mm | |||
砂轮主轴转速 | MW1432B-1340r/min M1332B-1100r/min | |||
砂轮尺寸 | MW1432B-500*50*203 M1332B-600*75*305 | |||
砂轮架回转角度 | ±30°注：M1332B无此功能 | |||
4.内圆磨具 | 注：M1332B无此功能 | |||
主轴转速 | 10000r/min | |||
砂轮尺寸 **/**小 | 50*25*13mm/17*20*6mm | |||
5.头架 | ||||
主轴转速（六挡） | 25、50、75、110、150、220r/min | |||
主轴锥孔的莫氏锥度 | MW1432B-4号 M1332B-5号 | |||
体壳回转 | +90°注：M1332B无此功能 | |||
头架卡盘直径 | ￠200mm注：M1332B无此功能 | |||
6.尾架 | ||||
**套筒的**移动量 | 30mm | |||
**套筒的锥孔莫氏锥度 | 4号 | |||
7.液压系统 | ||||
系统的工作压力 | 0.9—1.1MPa | |||
润滑系统的压力 | 0.1—0.15MPa | |||
齿轮泵的压力 | 2.5MPa | |||
齿轮泵的流量 | 25L/min | |||
8.冷却系统 | ||||
水泵流量 | 25L/min | |||
